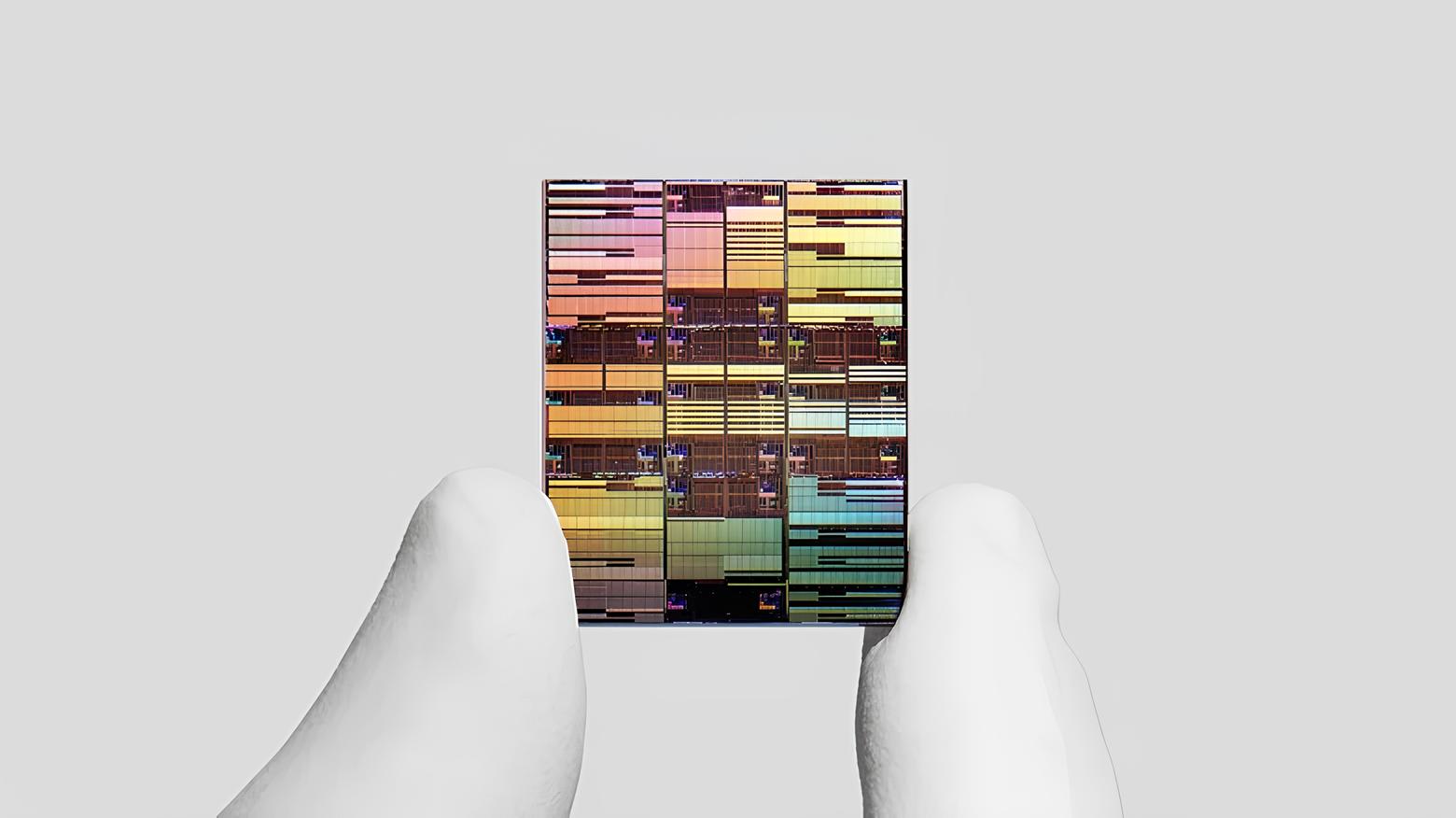

IBM สร้างชิปต้นแบบ เล็กกว่า 1 นาโนเมตรตัวแรกของโลก ทำงานแรงขึ้น ประหยัดไฟกว่าเดิม

IBM ประกาศความก้าวหน้า หลังพัฒนาชิปต้นแบบที่มีขนาดเล็กกว่า 1 นาโนเมตร ได้สำเร็จเป็นครั้งแรกของโลก โดยใช้สถาปัตยกรรมใหม่ที่เรียกว่า NanoStack ถือเป็นก้าวสำคัญในการสร้างชิปรุ่นต่อไปที่ทแรงและประหยัดพลังงานมากกว่าเดิม

เทคโนโลยีใหม่นี้ต่อยอดจากสถาปัตยกรรม Nanosheet ที่ IBM ใช้ในการพัฒนาชิปขนาด 2 นาโนเมตรเมื่อปี 2021 โดย NanoStack ใช้วิธีจัดเรียงทรานซิสเตอร์ในแนวตั้ง ทำให้สามารถสร้างชิปที่มีขนาดเพียง 0.7 นาโนเมตร ได้จริง

ผลลัพธ์ที่ได้คือ ชิปที่มีความหนาแน่นของทรานซิสเตอร์เพิ่มขึ้นเป็น 2 เท่า เมื่อเทียบกับชิป 2 นาโนเมตรของ IBM สามารถบรรจุทรานซิสเตอร์ได้เกือบ 100,000 ล้านตัว ลงบนชิปที่มีขนาดเพียงเท่าเล็บมือมนุษย์

การเพิ่มจำนวนทรานซิสเตอร์ในพื้นที่เท่าเดิม จะช่วยให้ชิปมีประสิทธิภาพสูงขึ้นได้ถึง 50% หรือหากต้องการประสิทธิภาพเท่าเดิม ก็สามารถลดการใช้พลังงานลงได้สูงสุด 70% เมื่อเทียบกับชิป 2 นาโนเมตรรุ่นก่อน

เจย์ แกมเบตตา ผู้อำนวยการฝ่ายวิจัยของ IBM กล่าวว่า สถาปัตยกรรม NanoStack จะเป็นรากฐานสำคัญของอนาคตที่การประมวลผลมีประสิทธิภาพสูงขึ้นอย่างมาก โดยไม่จำเป็นต้องแลกกับการใช้พลังงานที่เพิ่มขึ้น

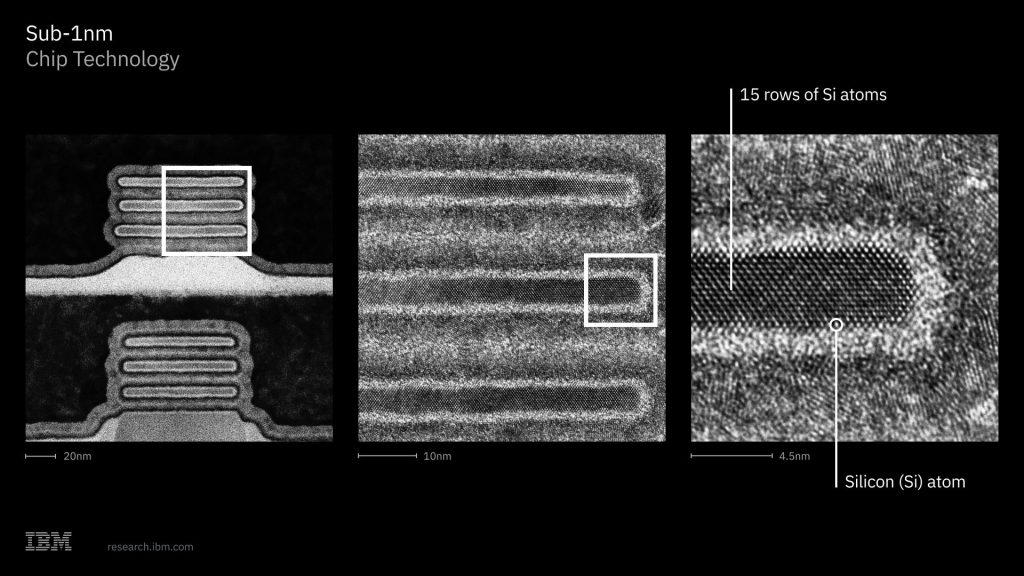

สำหรับโครงสร้าง NanoStack นั้น พัฒนามาจากเทคโนโลยี Nanosheet เดิม ด้วยการนำทรานซิสเตอร์มาเรียงซ้อนกันในแนวตั้ง แต่ละทรานซิสเตอร์ประกอบด้วยแผ่นนาโนชีทซิลิคอน 3 ชั้น มีความหนาประมาณ 5 นาโนเมตร และแต่ละชั้นมีระยะห่างเพียง 9 นาโนเมตร โดยแผ่นนาโนชีทแต่ละชิ้นประกอบด้วยอะตอมซิลิคอนเพียงประมาณ 15 แถวเท่านั้น

แม้จะเป็นความสำเร็จครั้งใหญ่ แต่ IBM คาดว่ายังต้องใช้เวลาอีก 5 ปี ก่อนที่ชิป NanoStack จะพร้อมเข้าสู่การผลิตในระดับอุตสาหกรรม อย่างไรก็ตาม กำหนดเวลาดังกล่าวอาจเปลี่ยนแปลงได้ เนื่องจากพันธมิตรอย่างบริษัท Rapidus ของญี่ปุ่น ตั้งเป้าเริ่มผลิตชิป 2 นาโนเมตรจำนวนมากในช่วงครึ่งหลังของปี 2027

IBM ระบุว่าจะเปิดเผยแผนการนำเทคโนโลยีนี้ไปใช้งานเชิงพาณิชย์เพิ่มเติมในอนาคต พร้อมเชื่อว่าสถาปัตยกรรม NanoStack จะช่วยให้ผู้ผลิตชิปสามารถพัฒนาชิปรุ่นใหม่ที่ทั้งแรงและประหยัดพลังงานได้ต่อเนื่องตลอดอย่างน้อย 10 ปีข้างหน้า

ที่มา hengadget
